產品介紹

WXDK-CWTS無線測溫模塊適用于高低壓開關柜內電纜接頭、斷路器觸頭、刀閘開關、高壓電纜中間頭、干式變壓器、低壓大電流等設備的溫度監測，防止在運行過程中因氧化、松動、灰塵等因素造成接點接觸電阻過大而發熱成為安全隱患，提高設備安全保障，及時、持續、準確反映設備運行狀態，降低設備事故率。該模塊采用無線傳輸，具有傳輸距離遠、功耗低等特點。

產品分類

該模塊供電方式有三種：電池（有源）、自感應取電（無源）、外供電

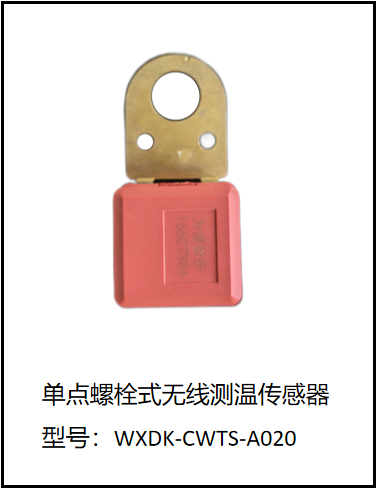

1.有源螺栓式無線測溫傳感器（WXDK-CWTS-A020）

適用于母排搭接處，電纜與母排搭接處，隔離刀閘搭接處等用螺栓固定的電氣搭接點的安裝?？勺龇浪幚磉m用于室外環境。采用銅件結構，螺栓固定安裝。殼體為橘色，材質為阻燃PC。內置無線模塊，供電電池，溫度傳感器，MCU主要器件，外形及尺寸圖如下：36*36*25mm。

2.有源表帶式無線測溫傳感器（WXDK-CWTS-A021）

適用于各種測溫場所，可做防水處理適用于室外環境。采用綁帶結構，采用捆綁式固定安裝。顏色為黃色（A相）、綠色（B相）、紅色（C相），內置無線模塊，供電電池，溫度傳感器，MCU主要器件，外形及尺寸圖如下：36*36*25 mm

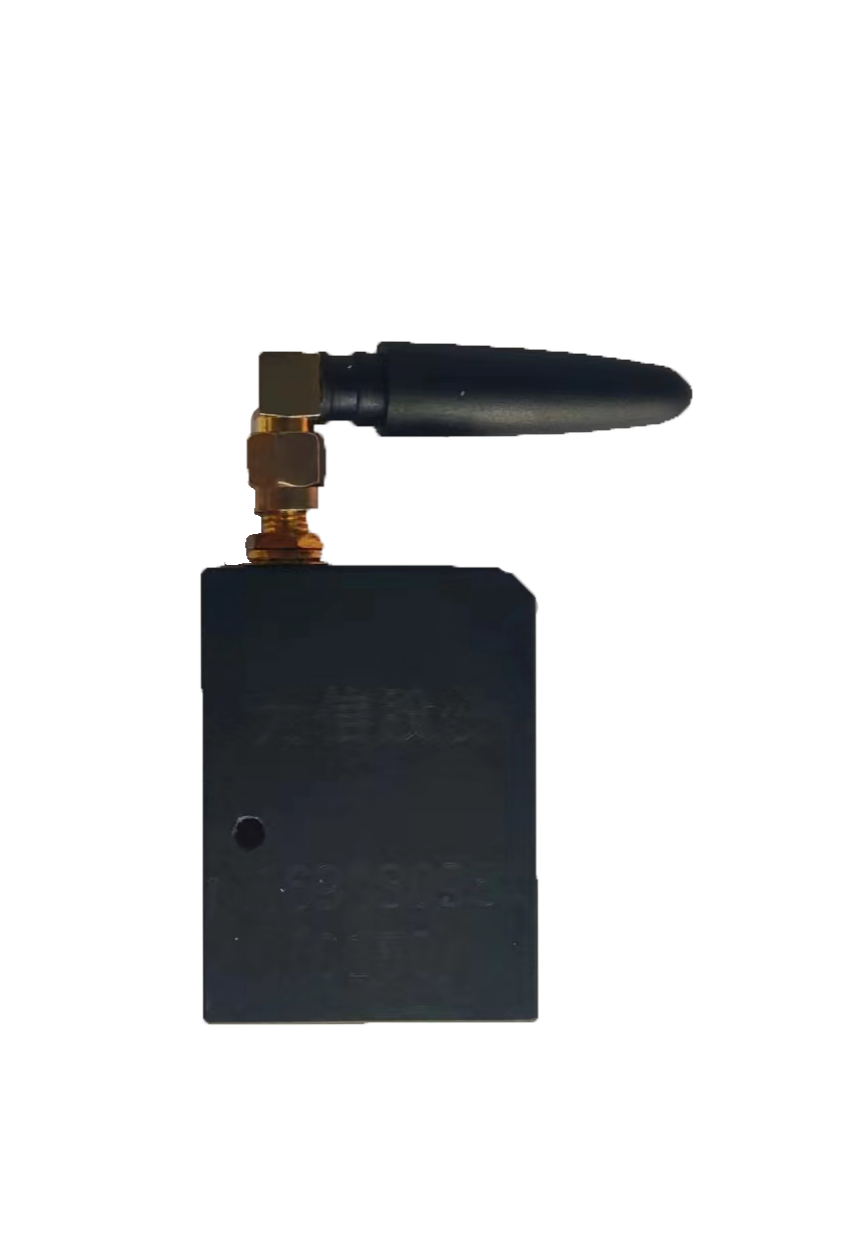

3.有源磁吸式無線測溫傳感器（WXDK-CWTS-A050）

可吸附于柜體、采用磁吸式結構，殼體為黑色，材質為聚丁烯對苯二甲酸酯 ,耐溫200度。測溫終端內置無線模塊，供電電池，溫度傳感器，MCU主要器件，外形及尺寸圖如下：48*35*21mm

4.有源多回路無線測溫傳感器（可更改末端傳感器形式）

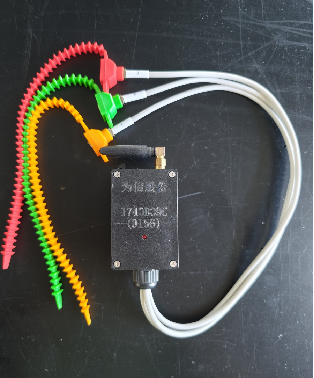

圓柱引線式（WXDK-CWTS-A060）

A060無線測溫傳感器為多回路式，采用綁帶固定，殼體為黑色，材質為聚丁烯對苯二甲酸酯 ,耐溫200度。內置無線模塊，供電電池，三路溫度傳感器，MCU主要器件，傳感器線長430mm，外形尺寸：72*48*35mm。傳感器類型：圓柱引線式，引線長度50cm。

金屬圓柱溫度探頭：尺寸 5*25 耐壓 2000V

規格：負溫度系數 100K   3950 B級

安裝方式：黃綠紅三色綁帶

接線片冷壓端子頭（WXDK-CWTS-A061）

采用螺釘固定，殼體為黑色，材質為聚丁烯對苯二甲酸酯 ,耐溫200度。測溫終端內置無線模塊，供電電池，三路溫度傳感器，MCU主要器件，傳感器線長530mm，外形尺寸：72*48*35mm。

叉型端子頭（WXDK-CWTS-A062）

A062無線測溫終端為多回路式，采用螺釘固定，殼體為黑色，材質為聚丁烯對苯二甲酸酯 ,耐溫200度。測溫終端內置無線模塊，供電電池，三路溫度傳感器，MCU主要器件，傳感器線長100cm，外形尺寸：72*48*35mm

磁吸式（WXDK-CWTS-A065）

A065無線測溫終端采用磁吸式結構，殼體為黑色，材質為聚丁烯對苯二甲酸酯 ,耐溫200度。測溫終端內置無線模塊，供電電池，熱電偶溫度傳感器，MCU主要器件，傳感器線長0.3m，外殼尺寸：72*48*35mm

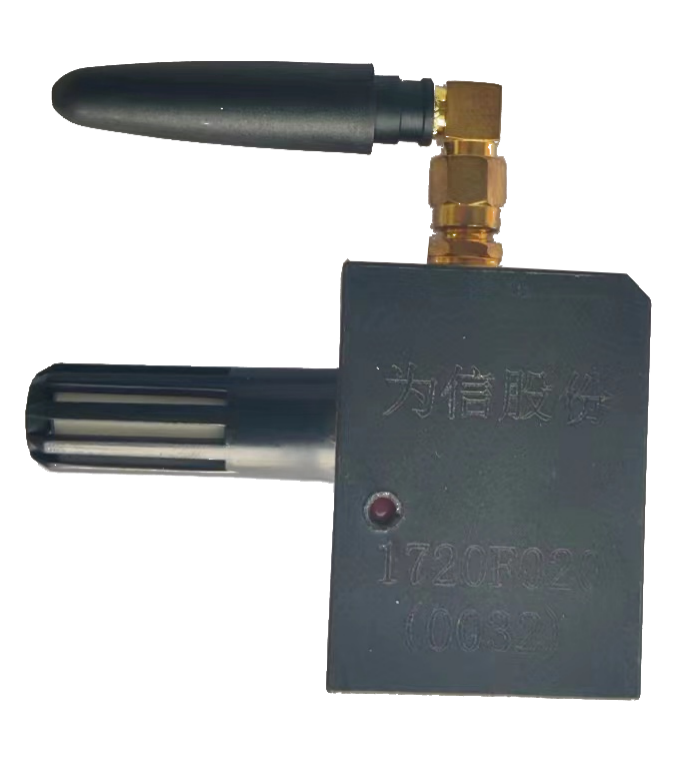

5.有源溫濕度傳感器（WXDK-CWTS-S010）

采用磁吸式結構，殼體為黑色，材質為聚丁烯對苯二甲酸酯 ,耐溫200度。測溫終端內置無線模塊，供電電池，溫濕度傳感器，MCU主要器件，外形及尺寸圖如下：48*35*21mm

6.無源無線測溫傳感器（WXDK-CWTS-P030）

采用軟磁條和螺絲固定安裝。殼體為橘色，材質為阻燃PC。無線測溫終端內置無線模塊，取電線圈，軟磁條,溫度傳感器，MCU主要器件，尺寸：26*22*10 mm

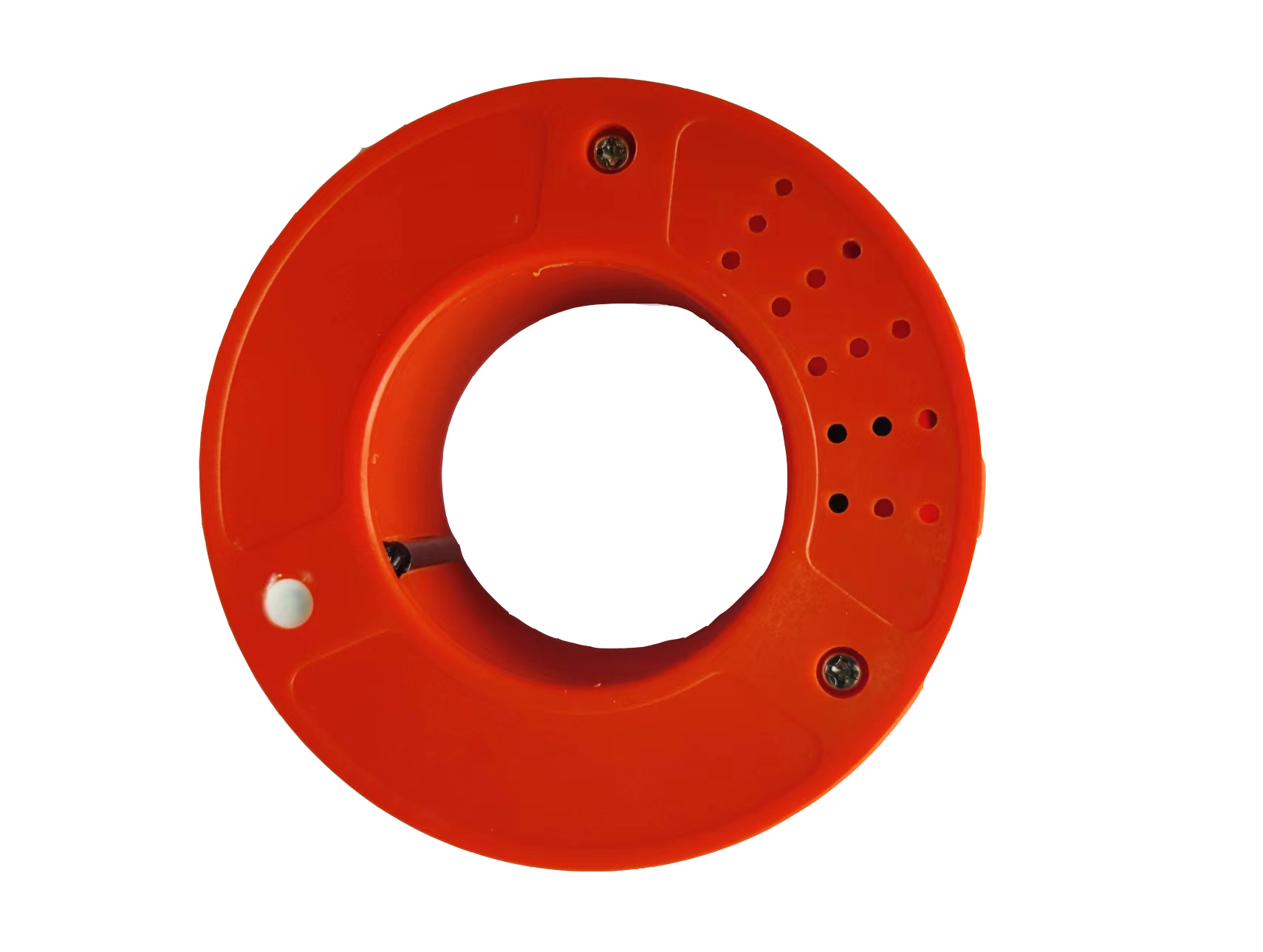

7.無源卡環式無線測溫傳感器（WXDK-CWTS-P050/WXDK-CWTS-P110）

適合靜觸頭安裝，殼體為橘紅色，材質為阻燃PC。無線測溫終端內置無線模塊，取電線圈，軟磁條,溫度傳感器，MCU主要器件，尺寸適用于各型號開關柜靜觸頭。WXDK-CWTS-P050尺寸為內徑50mm，外徑98mm，厚度32mm；WXDK-CWTS-P050尺寸為內徑110mm，外徑153mm，厚度25mm

WXDK-CWTS-P050

WXDK-CWTS-P110

8.無源多回路無線測溫傳感器（WXDK-CWTS-P060）

采用綁帶固定，殼體為黑色，材質為聚丁烯對苯二甲酸酯 ,耐溫200度。測溫終端內置無線模塊，取電線圈，軟磁條,三路溫度傳感器，MCU主要器件，傳感器線長430mm

9.外供電無線測溫模塊（WXDK-CWTS-A068）

A068無線測溫終端為8回路式傳感器，采用24VDC電源供電。綁帶固定，殼體為白色，耐溫700℃，測溫終端內置無線模塊，取電線圈，軟磁條，八路熱電偶式溫度傳感器，MCU主要器件，傳感器線長2m，傳感器材質高溫硅膠線，金屬頭尺寸4*30mm，殼體尺寸110*85*40（mm）
