產品介紹

分布式光纖感溫系統由WXDK-CW910分布式光纖線型感溫主機、感溫光纖組成。采用先進的OTDR技術和Raman散射光對溫度敏感的特性，探測出沿著光纖不同位置的溫度變化，實現真正分布式的測量。WXDK-CW910分布式光纖線型測溫主機可用于電纜溫度測量。

技術原理

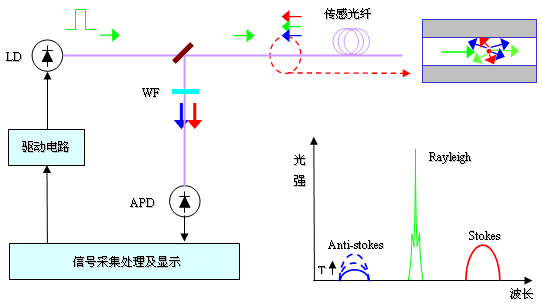

溫度測量基于自發拉曼Raman散射效應。大功率窄脈寬激光脈沖LD入射到傳感光纖后，激光與光纖分子相互作用，產生極其微弱的背向散射光，散射光有三個波長，分別是Rayleigh（瑞利）、anti-stokes（反斯托克斯）和stokes（斯托克斯）光；其中anti-stokes溫度敏感，為信號光；stokes溫度不敏感，為參考光。從傳感光纖背向散射的信號光經再次經過分光模塊WF，隔離Rayleigh散射光，透過溫度敏感的anti-stokes信號光和溫度不敏感的stokes參考光，并且由同一探測器（APD）接收，根據兩者的光強比值可計算出溫度。而位置的確定是基于光時域反射OTDR技術，利用高速數據采集測量散射信號的回波時間即可確定散射信號所對應的光纖位置。

系統功能及特點

分布式光纖感溫系統具有如下技術優勢：

• l 快速性

系統感溫、定位速度非常高。為了提高測量時間，采用了高速微弱信號處理技術優勢，單次測量時間最短為3s，響應速度快。

• l 分布特性

分布式光纖感溫系統可提供連續動態監測長達幾公里范圍內溫度變化信號，可任意設置各級溫度報警值。

• l 先進性

該系統是目前性能指標最高、功能性最強、可靠性最高、技術最先進的分布式測溫產品。關鍵器件優選國外進口高性能器件，核心算法經過嚴格測試。

• l 兼容性

系統主機為開放通信協議，提供與工作站聯接的通信接口，在中央控制室防災報警工作站以漢化的圖文方式顯示溫度曲線、報警位置、報警溫度等全部信息；

系統可以通過TCP/IP協議輸出形式與PC、消防報警系統等其它控制設備進行聯動，進行聲光報警，信號輸出準確、完整。

• l 安全性

分布式光纖感溫系統具備安全記錄功能，可儲存不少于999條的歷史報警數據，并可進行有效審核。

感溫光纖本征安全，采用光信號,不會(huì )與動力電纜之間產生相互電磁干擾。

系統組成

WXDK-CW910分布式光纖線型感溫主機

WXDK-CW910分布式光纖線型感溫主機是核心，實現溫度測量和火災判斷。WXDK-CW910分布式光纖線型感溫主機采用模塊化設計，可靠性高；同時憑借高速微弱信號處理技術優勢，技術指標達到國內領先水平。

技術參數

感溫光纖

光纖由石英玻璃拉制而成，通過各種封裝形成各種特性的光纖。光纖既是信號傳輸介質，又是溫度感測元件?？紤]到現場的惡劣環境，感溫光纖應具備良好的抗嚙咬、抗震特性。所以感溫光纖應具備堅固的護套，提供良好的防護特性，但同時感溫光纖也應該提供良好的溫度傳導性能，以保證快速的火災探測。

感溫光纖的性能指標（可根據項目定制光纖）

敷設方式

WXDK-7000溫度在線監測系統

該軟件是光纖測溫系統上位機軟件，主要負責光纖測溫主機的參數配置，通道溫度實時監控以及數據轉發等功能。

(1) 可配置各通道光纖參數；

(2)  可編輯各通道分區報警信息，如繼電器輸出綁定、報警閾值等信息；

(3)  可配置激光器工作參數（特定型號）；

(4)  可監控各通道實時溫度曲線；

(5)  當報警發生時，可根據配置表觸發相應繼電器動作；

(6)  可轉發通道溫度到在線監測平臺

應用場景

儲油罐罐體測溫

電纜測溫

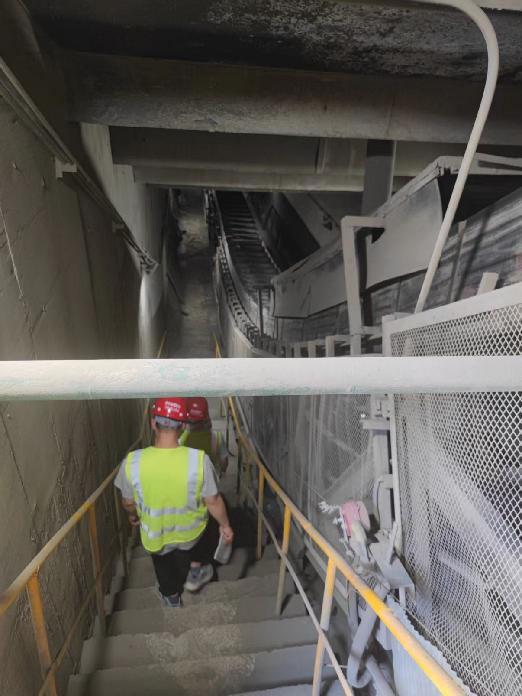

皮帶機托輥/傳送帶/電纜測溫

綜合管廊測溫

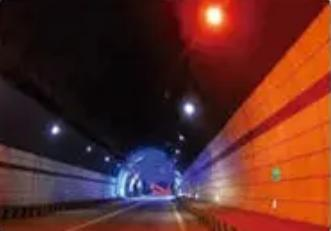

隧道測溫
