商品類型：分布式光纖測振系統
上架時間：2025-05-30
產品描述：分布式光纖振動聲波監測系統（DAS）是基于瑞利散射效應、光時域反射技術原理，集成光學、電子、機械和軟件算法等組成的復雜系統，是最新一代分布式光纖傳感技術的產品。該系統采用單模光纖，光纖既是傳輸介質，又是傳感元件。將光纜敷設于待測體上，即可實時獲得光纖上每一點的振動信息，實現超長距離的連續在線監測與精確定位。
咨詢電話：0311-85128706
分布式光纖振動聲波監測系統（DAS）是基于瑞利散射效應、光時域反射技術原理，集成光學、電子、機械和軟件算法等組成的復雜系統，是最新一代分布式光纖傳感技術的產品。該系統采用單模光纖，光纖既是傳輸介質，又是傳感元件。將光纜敷設于待測體上，即可實時獲得光纖上每一點的振動信息，實現超長距離的連續在線監測與精確定位。
振動測量系統利用相干背向瑞利散射光的相位而非光強來探測音頻范圍內的聲音振動等信號，不僅可以利用相位幅值大小來提供聲音振動事件強度信息，還利用線性定量測量值來實現對聲音振動事件相位和頻率信息的獲取。

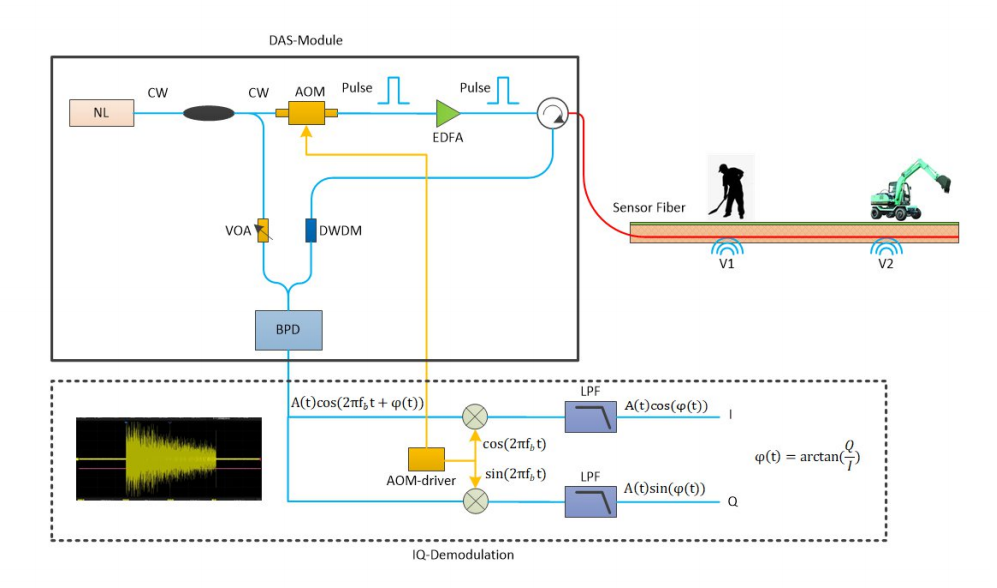

技術原理圖示意
分布式光纖振動聲波監測主機具有如下技術優勢：
l 測量距離遠
具有長距離（最長達50公里）連續（空間分辨率數米）的振動或聲信息獲取，全尺度（幅度、頻率、相位）數萬道信息的實時測量。分布特性
l 實時性
全尺度（幅度、頻率、相位）數萬道信息的實時測量。
l 穩定性
耐高溫高壓等惡劣環境、且抗電磁干擾
系統可以通過TCP/IP協議輸出形式與PC、消防報警系統等其它控制設備進行聯動，進行聲光報警，信號輸出準確、完整。
l 安全性
純光纖傳感，完全不會(huì )產生電火花，光纖中傳輸的激光脈沖平均功率很低，即使光纖斷裂， 也不會(huì )產生任何危險。
系統由WXDK-DAS950分布式光纖。通過網線連接后臺，實現對數據的測量和上報
WXDK-DAS950分布式光纖振動聲波監測主機
WXDK-DAS950分布式光纖振動聲波監測主機是實現振動測量和事故判斷的核心。WXDK-DAS950分布式光纖振動聲波監測主機采用模塊化設計，可靠性高；同時憑借高速微弱信號處理技術優勢，技術指標達到國內領先水平。
監測主機技術參數
技術性能 | 規格參數 |
解調方式 | 完全相位式解調（非強度型，不受強度振幅波動影響） |
探測光纜長度 | 50km（單模光纖損耗≤0.18db/km） |
通道數 | 1通道（通道可定制） |
定位精度 | ±3m |
光纖類型 | 單模光纖（9/125um） |
光纖接頭 | FC/APC |
工作電源 | 220V |
光纖測量頻率 | 1Hz-200KHz |
存儲溫度 | -40℃-85℃ |
通信接口 | 以太網、USB |
主機尺寸 | 134mm(H)X430mm(W)X408mm(D) |
振動光纖
光纖由石英玻璃拉制而成，通過各種封裝形成各種特性的光纖。光纖既是信號傳輸介質，又是振動感測元件?？紤]到現場的惡劣環境，振動光纖應具備良好的抗嚙咬、抗震特性。所以振動光纖應具備堅固的護套，提供良好的防護特性，但同時振動光纖也應該提供良好的振動傳導性能。
振動光纖的性能指標
項目 | 指標 |
光纖結構 | 單芯單模光纖裝于保護護套內 |
光纖類型 | 單模光纖（9/125um） |
接頭類型 | FC/APC |
彎曲半徑 | 大于60mm |
拉力 | 安裝過程中：最大200N 使用過程中：最大125N |
溫度范圍 | -40~120℃ |
工作壽命 | 20年 |
現場安裝效果
WXDK-7000后臺監控軟件
WXDK-DAS950分布式光纖振動聲波監測基于Web技術，實時顯示振動聲波的曲線，具備色域偽彩瀑布圖（基于時間位置振動能量大小，振動能量與色溫成線形關系）、帶通振動選頻功能、振動單點顯示；具備地圖顯示功能。
監控界面示意
