產品介紹

WXDK-ZK700開關柜操控裝置功能強大，使用于3～35kV戶內開關柜，中置柜、手車柜、固定柜、環網柜等多種開關柜。具有動態一次模擬圖、高壓帶電顯示、自動加熱除濕數值顯示及控制、斷路器分合狀態指示、儲能指示、接地開關狀態指示、手車位置指示、分合閘回路完好指示、人體感應帶電提示及柜內照明、語音防誤提示等功能，可取代現有的一次回路模擬圖、帶電顯示器、自動加熱除濕控制器、斷路器分合按鈕等。并且具有RS485通訊接口和MODBUS通訊協議，能夠使開關柜進一步智能化、網絡(luò )化、數字化，方便廣大用戶使用與操作。

技術指標

工作溫度:-20℃-+65℃

工作濕度:<95 %RH

介質強度:>AC2000V

絕緣性能:>100MD

抗電磁干擾性能:符合IEC255-22的標準規定

工作電壓:AC85-265V/DC100-300V

動態閃爍頻率:1次/秒

濕度測量范圍:20%-99%RH

溫度測量范圍:-20℃~+80℃

濕度測量精度:±3.0%RH

溫度測量精度:±1℃

響應時間:≤2秒

人體接近感應時間:≤3秒

人體接近語音提示時間:0~29秒

開關量輸入端子和LED數碼顯示關聯關系:動態配置

通訊方式:RS485接口、MODBUS通訊協議

通訊波特率:1200bps、2400bps、4800bps、9600bps可選

數據格式:8個數據位、1個終止位、無奇偶校驗

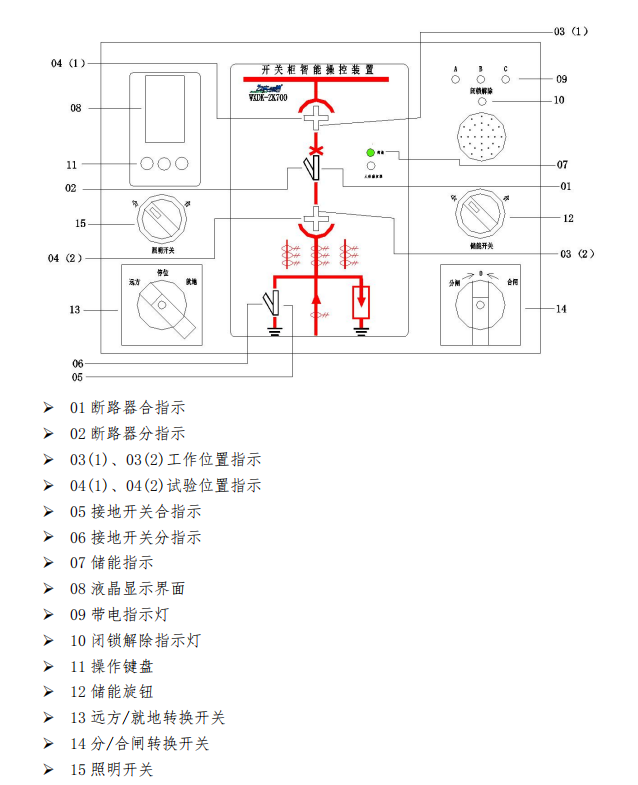

主要功能

◆斷路器狀態顯示

◆帶電顯示及閉鎖功能

◆手車位置顯示

◆人體感應探頭

◆操作開關

◆智能語音防誤提示功能

◆接地開關位置顯示

◆溫濕度傳感器斷線報警功能

◆彈簧儲能顯示

◆自動加熱除濕控制及溫濕度數字顯示功能

◆通訊功能

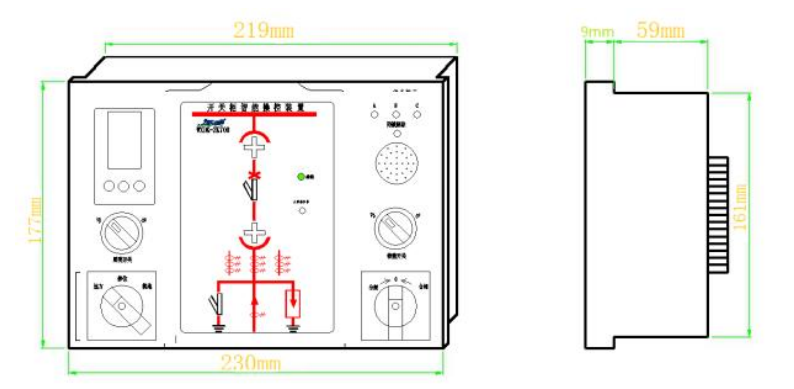

安裝方式

嵌入式安裝
