技術原理

WXDK-DB300并接于交流控制回路，接觸器交流吸合后，直流保持，降低接觸器功耗，系統電源與備用小直流電源在線切換方式，提供交直流冗余供電電源。在系統電壓暫降時刻，輸出由系統電源自動切換至小直流電源供電以維持接觸器線圈磁力穩定，避免接觸器吸合抖動或脫扣，實現負載連續運行，從而實現屏蔽電壓暫降干擾。當電壓暫降消失后，輸出回切至系統電源供電。

主要功能

• 狀態檢測：裝置上電實時檢測DI輸入的運行狀態，立即輸出對應的繼電器動作，在有故障狀態時，輸出繼電器的輸出立即斷開。

• 控制輸出：和相應的DI進行連鎖動作和特殊功能繼電器的出口動作。

• 地址設定：通過撥碼進行現場地址的設定

• 時間設定：通過撥碼進行晃電延時時間的設定，出廠默認值為1s。

• 通訊功能：可以通過RS485通訊口讀取DI和DO狀態，延時的設定值，線電壓值?？梢赃b控實現故障的復歸等。

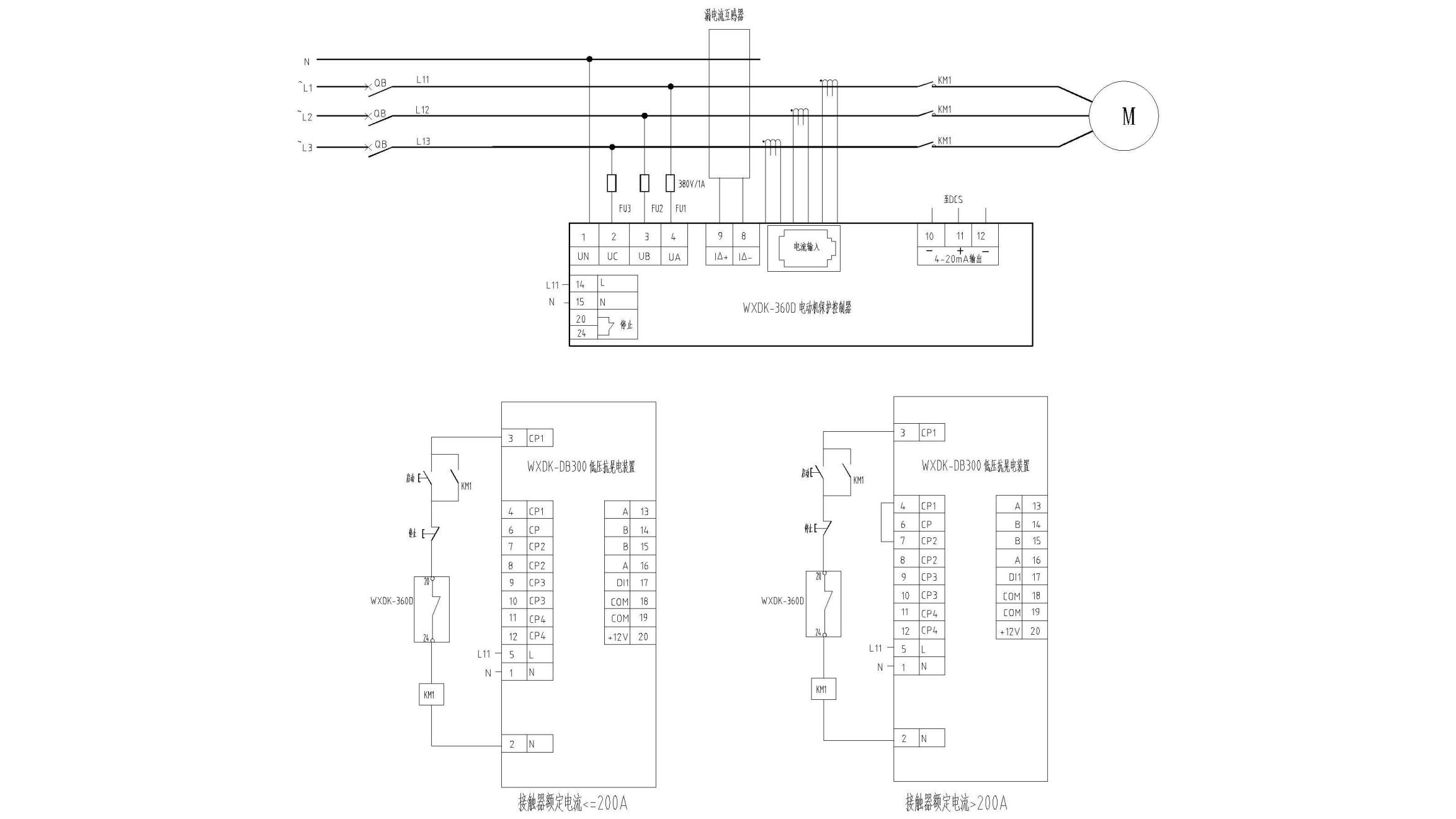

接線原理圖
