技術原理

WXDK-DB360變頻器抗晃電裝置采用超級電容作為能量?jì)?，在市電電壓瞬間跌落（完全失電）時，迅速由市電切換至儲能輸出保持輸出繼電器的輸出，當市電回復后，保證系統工作狀態不變，特別是對于變頻器控制，晃電不會(huì )造成變頻重新降頻啟動。

主要功能

• 狀態檢測：裝置上電實時檢測DI輸入的運行狀態，立即輸出對應的繼電器動作，在有故障狀態時，輸出繼電器的輸出立即斷開。

• 控制輸出：和相應的DI進行連鎖動作和特殊功能繼電器的出口動作。

• 地址設定：通過撥碼進行現場地址的設定

• 時間設定：通過撥碼進行晃電延時時間的設定，出廠默認值為1s。

• 通訊功能：可以通過RS485通訊口讀取DI和DO狀態，延時的設定值，線電壓值?？梢赃b控實現故障的復歸等。

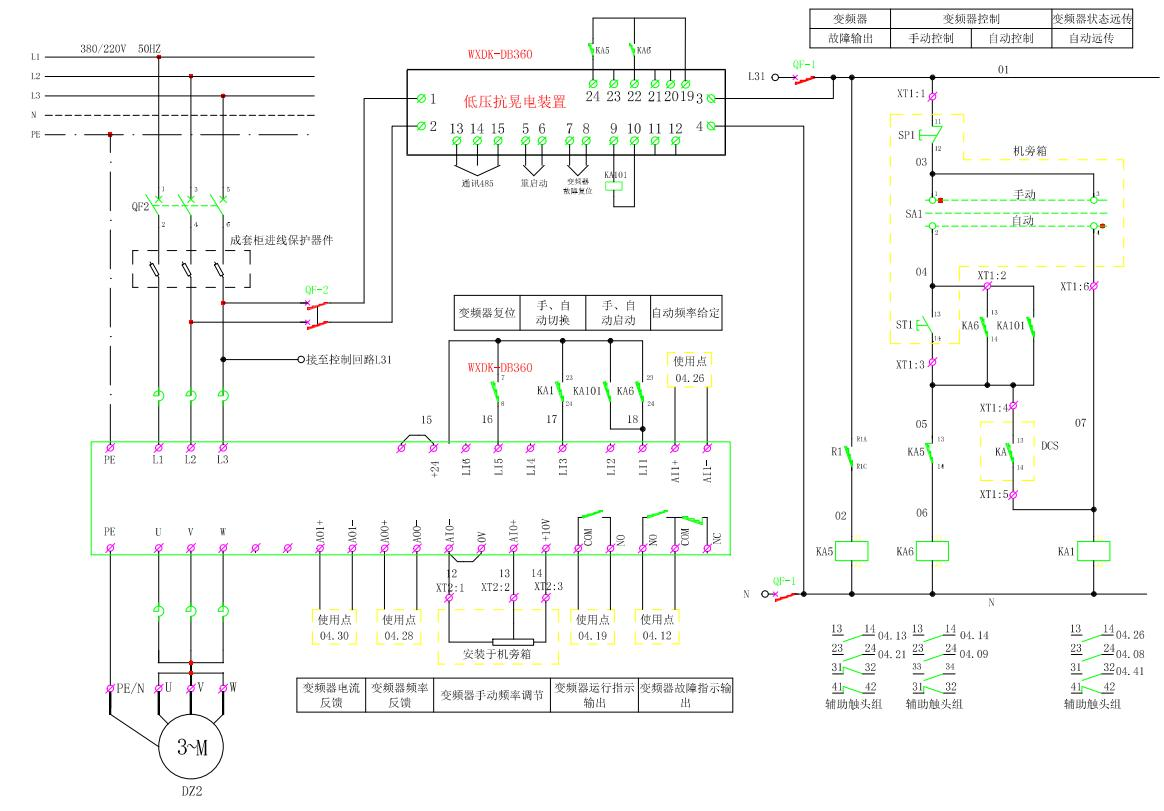

接線原理圖
