產品介紹

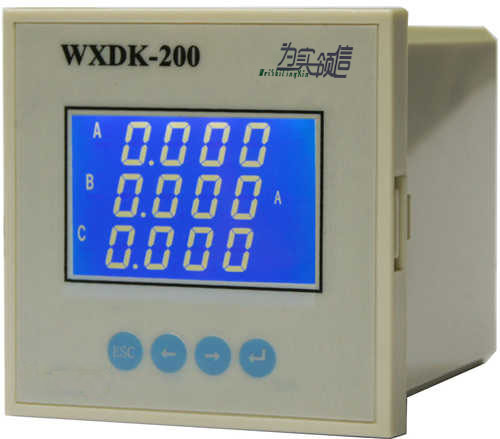

WXDK-200系列/WXDK-300系列的多功能表采用大屏幕LCD顯示電壓、電流、功率、電能等電量參數，直觀清楚，并具有靈活的配置輸出功能。具有輸入的采集功能，并能夠把實時數據通過485接口送到后臺上位機，實現了數字化、網絡(luò )化智能測量控制系統。產品可廣泛應用于電力系統、環境監控、低壓配電等自動化領域。

產品特點

可測量三相電壓、電流、三相有功功率、三相無功功率、三相視在功率、三相功率因數、總功率因數、總有功功率、總視在功率、頻率、有功電能、無功電能等電量參數。

? (可選)可分別記錄尖、峰、平、谷時段的電能數據。

? (可選)可檢測電流電壓的2-21次諧波含有率。

? 具有模擬量輸出功能，可選對應不同的電參量輸出，滿足用戶更多需求。

? 具有開關量輸入，監控如故障報警節點、分合閘狀態、手車位置、電容補償柜電容投入狀態，實現一些閉鎖、互鎖功能。

? 具有開關量輸出，實現上下限報警輸出，或根據輸入狀態進行邏輯運算后控制輸出，也可以做遙控輸出。

? 具有脈沖輸出，分別為有功電能脈沖及無功電能脈沖，可以做電能表校驗使用。

? 具有遠方通訊功能。擁有2路RS-485通訊接口，采用標準MODBUS規約，可以將測控信息、開關量狀態和變位信息，實現遠方的集中管理和監控。

產品功能

• 測量顯示功能：漢顯顯示，該裝置輸入交流信號，通過單片機AD采集進行計算，實時的顯示單/三相電壓（三相三線接法為線電壓三線四線接法為相電壓）、三相電流、三相有功功率、三相無功功率、三相視在功率、總有功功功率、總無功功率、總的視在功率、功率因數和頻率等參數。面板采用漢字顯示，用戶可以不看說明書就可以明白各個參數的意義

• 開關量輸入：可提供多路接點輸入，接點輸入電壓為儀表內部低壓配備+12V的工作電源，無需外部供電，可用于監測故障報警接點、手車位置、電容器補償柜電容投入狀態、分合閘狀態等，狀態信息可以通過通訊接口遠傳至智能監控系統等。配合遙控、報警繼電器功能可方便實現自動分合閘。
  開關量輸入監測的狀態可設置為繼電器輸出動作條件，實現一些閉鎖、互鎖等功能。
  開關量輸入接入無源的狀態量干節點。

• 開關量輸出：配置了多路繼電器輸出端口。繼電器輸出模式為脈沖模式，脈寬時間為1秒。通過液晶顯示或通信可以觀測到繼電器輸出的實時狀態，繼電器事件將記入SOE，事件分辨率1ms。
  繼電器允許斷開的最大電流：交流5A，直流5A；長期允許閉合電流：5A

• 繼電器輸出模塊有兩種工作模式可選：電量報警方式和通訊遙控方式，每路繼電器可在編程操作中靈活設置工作模式、報警項目。

• 脈沖輸出：配置了脈沖輸出端口。

• 模擬量輸出（4~20mA）：標配模擬量輸出，模擬量輸出可編程選擇變送輸出電壓（三相三線接法為線電壓，三相四線制接法為相電壓）、電流、頻率、有功功率、無功功率、功率因數等測量量。出廠默認為4~20mA變送A相電流0~5A。

• 裝置自檢功能：上電時，裝置對保護參數定值檢查，判斷是否越界，并自動調整為定值的上限或下限。

• 事件順序記錄（SOE）：可記錄多達56個事件，停電不丟失。記錄事件包括裝置自檢，繼電器動作，開關量輸入變位等。每個事件記錄包括事件類型、及發生時間。時間分辨率為1ms 。

• 通訊功能：自帶RS-485通訊口，采用標準的MODBUS通訊協議，通過通訊口，可以查詢全部的測量監控信息。

產品選型表
