產品描述：DTS1726三相電子式電能表是河北為信電子科技有限公司研制生產的新一代智能型高科技電能計量產品，符合GB/T17215.322-2008、GB/T17215.323-2008和DL/T614-2007 等電能表有關標準，采用DL/T645-1997通信規約
咨詢電話：0311-85128706
DTS1726三相電子式電能表是河北為信電子科技有限公司研制生產的新一代智能型高科技電能計量 產品，符合GB/T17215.322-2008、GB/T17215.323-2008和DL/T614-2007 等電能表有關標準，采用 DL/T645-1997通信規約。

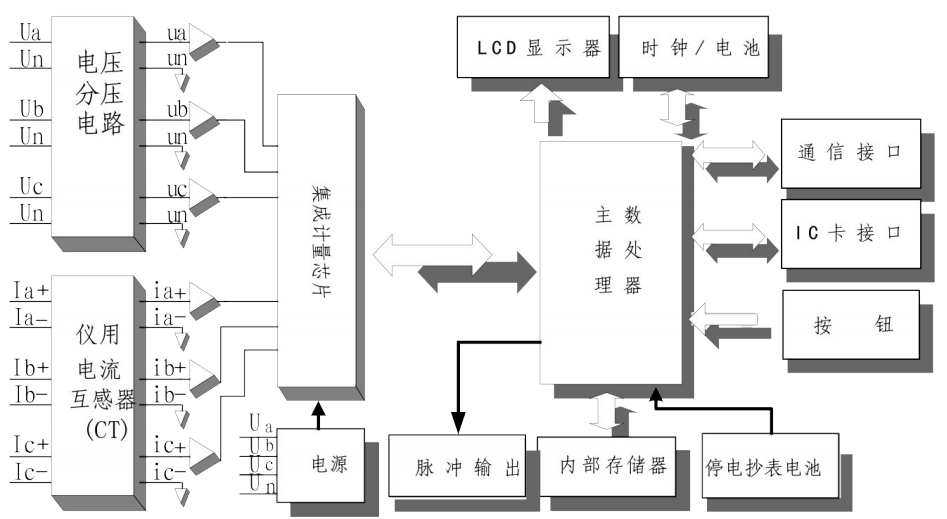

本產品由電流互感器、集成計量芯片、微處理器、溫補實時時鐘、數據接口設備和人機接口設備 組成。集成計量芯片將來自電壓分壓，電流互感器的模擬信號轉換為數字信號，并對其進行數字積分運 算，從而精確地獲得有功電量和無功電量，微處理器依據相應費率和需量等要求對數據進行處理。其結 果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，其原理框圖如圖所示
1 電量計量
本儀表可以計量正向有功、反向有功、正向無功、反向無功，4象限無功電量。
2 最大需量分時計量
電表可計算正反向有功、正向無功、反向有功和反向無功最大需量及其出現時間。
3 跨月計量
本表存儲了上1月、上2月和總的歷史數據。
4 測量功能
本儀表測量總及A、B、C各相的電壓、電流、有功功率、無功功率、功率因數。
5 顯示功能
本儀表采用LCD液晶顯示、帶背光、并有豐富的漢字提示，顯示直觀、視角寬。
6 通信功能
電表具有2路RS485接口、1路紅外口，通訊規約645-2007
7 事件記錄功能
具有電量清零、需量清零、過程清除、掉電、校時、電表開蓋、電表復位等事件記錄功能。
8 脈沖輸出
裝有兩個LED指示燈指示有功、無功電量脈沖輸出，輔助端子配置正、反向有功，輸入無功、輸出無功光耦空接點脈沖輸出，可用于儀表誤差檢驗，也可接RTU等終端設備。
| 項目 | 技術要求 |
| 參比電壓 | 3×57.7V/100V 或3×220V/380V |
| 工作電壓范圍 | 三相90%Un - 120%Un |
| 電流測量范圍 | 互感器接入式：1.5(6)A |
| 準確度等級 | 有功0.2S或0.5S 無功2級（可選） |
| 工作溫度 | -25℃～60℃ |
| 極限工作溫度 | -40℃～70℃ |
| 相對濕度 | ≤95%(無凝露) |
| 頻率范圍 | (50±2.5)Hz |
| 啟動電流 | 互感器接入式：0.1%In( 0.2S級) |
| 功耗 | ＜1.5W，6VA |
| MTBF | ≥1×105 h |
| 時鐘誤差 | ≤0.5 s/d（0℃~+40℃時：±2ppm; -40℃~+85℃時：±3.5ppm） |
| 電池壽命 | 10年 |
| 電池連續工作時間 | ≥5年 |
| 脈沖輸出常數 | 有功：6400imp/kWh 無功：6400imp/kvarh |
| 脈沖輸出寬度 | 80ms |
| 最大容許通過電流 | 10mA（DC） |
| 工作電壓 | 5V～15V（DC） |
其它參數
外形尺寸：長×寬×厚=285mm×170mm×85mm
尺寸圖

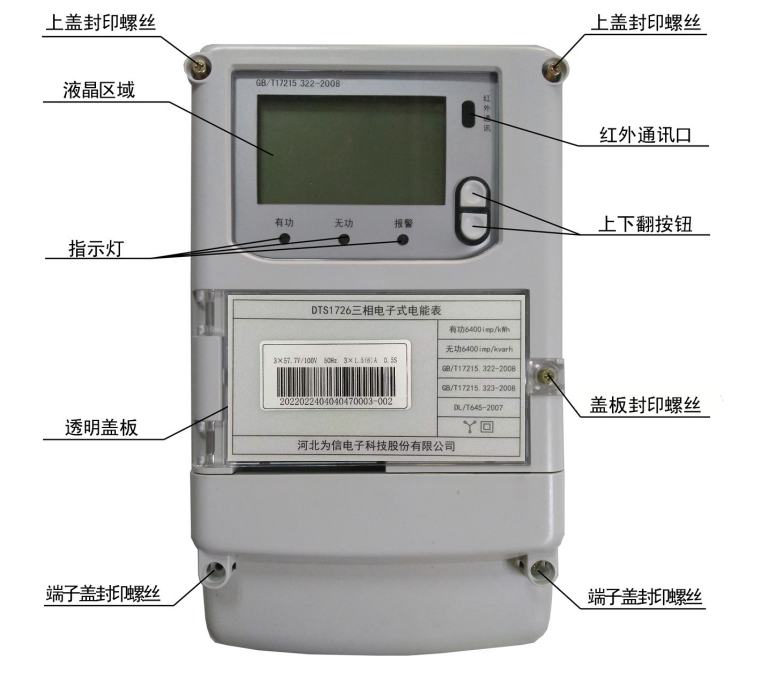

面板說明
| 序號 | 名稱 | 型號 | 安裝開孔mm | 測量精度 | DI輸入 | DO輸出 | AO輸出 | 通訊 | 顯示方式 | 儀表圖片 |
| 1 | 單相計量表 | DDZY1726 | 掛裝 | 電壓-%0.2 電流-%0.2 功率-%0.2 電能1級 | 無 | 電能脈沖輸出 | 無 | 1標配 | 段式LCD |
|
| 2 | 三相計量表 | DTS1726 | 掛裝 | 電壓-%0.2 電流-%0.2 功率-%0.2 電能0.5級 | 無 | 電能脈沖輸出 | 無 | 2標配 | 段式LCD |
|
| 3 | 三相計量表 | DTS1726 | 掛裝 | 電壓-%0.2 電流-%0.2 功率-%0.2 電能0.2級 | 無 | 電能脈沖輸出 | 無 | 2標配 | 段式LCD |
|
| 4 | 多路計量表 | DDSH-1726 | 卡規 | 電壓-%0.2 電流-%0.2 功率-%0.2 電能0.5級 | 無 | 電能脈沖輸出 | 無 | 1標配 | 點陣LCD |
|
